Kit Baubo – Projeto para corte

Vou tentar passar nesse post todas as principais considerações para o corte e montagem do gabinete do Kit Baubo, leia com MUITA atenção e não deixe de postar qualquer comentário em caso de dúvida.

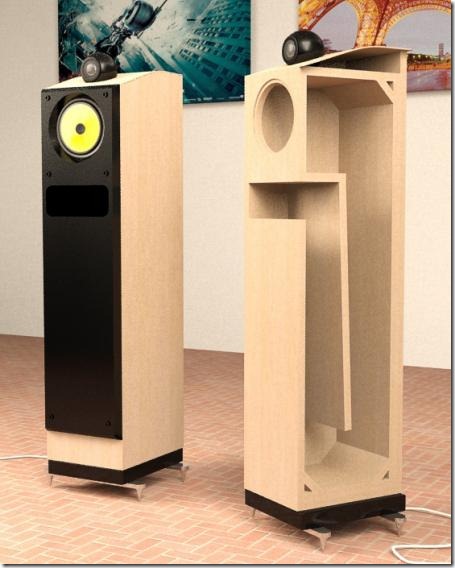

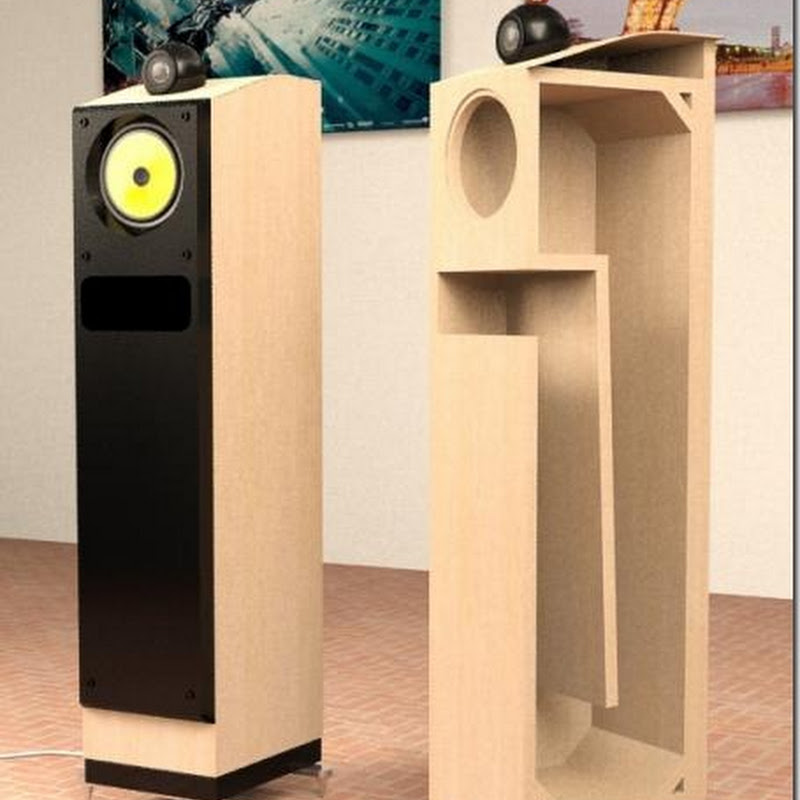

Aproveito ainda para agradecer publicamente ao Gladson Queiros pelo trabalho fabuloso nas simulações em 3D como as que ilustro abaixo. E eu ainda fico brincando de simular com o mostarda, ops.. Sketchup

1. É muito importante considerar que esse projeto de corte foi feito tendo como referência uma madeira de 18mm de espessura e que em caso de alteração para outra espessura, as medidas devem ser recalculadas para garantir que todas as medidas internas sejam fieis ao desenho abaixo.

2. A divisória da linha ( peça com 520mm) deve estar suficientemente inclinada para garantir que o seu extremo na parte inferior fique  centralizado entre o baffle frontal e o tampo traseiro. Ou seja, se for considerado que temos 240mm na base inferior da caixa e que a madeira da divisória tem 18mm, temos que ter ali na curva da linha 111mm de cada lado da divisória. Não sei se fui perfeitamente claro.. heheh

3. Para facilitar disponibilizei o arquivo fonte no repositório do Sketchup como podem ver no link a seguir:http://sketchup.google.com/3dwarehouse/details?mid=bc4af105f594235739f89323d13476e0
   Tente abrir diretamente pelo Sketchup, um freeware fantástico. Caso não conheça ou tenha receio em usar, fique sabendo que se até eu consegui fazer, qualquer um faz…  rs. É muito simples e intuitivo e tem muitas dicas e tutoriais na internet.

4. Normalmente a furação traseira para a inclusão dos binding posts costuma ser em um local mais próximo do chão, mas achei prudente sugerir que seja no centro da caixa, uma parte onde irá garantir que o cross fique suficientemente longe da divisória da linha. Vai permitir também um espaço extra caso futuramente seja feito upgrade apenas do crossover e que esse seja mais complexo e maior.

5. Evite centralizar o furo do alto-falnte no centro de seu baffle. Tecnicamente quanto menor a distancia do tweeter para o MID melhor, então, considere fazer o furo ligeiramente o mais próximo do tampo superior da caixa.

6. Outro fator importante é o quanto deve recuar o tweeter em relação ao mid. Considerndo o Baffle que servirá de base para o mid, o tweeter deve estar recuado 2cm da face plana desse baffle. Considerei 2cm tendo como referência a tela do tweeter. Se tiver dúvidas, avise que monto uns desenhos para explicar esses tópicos.
